Zkratovací souprava 1kV pro vrchní vedení

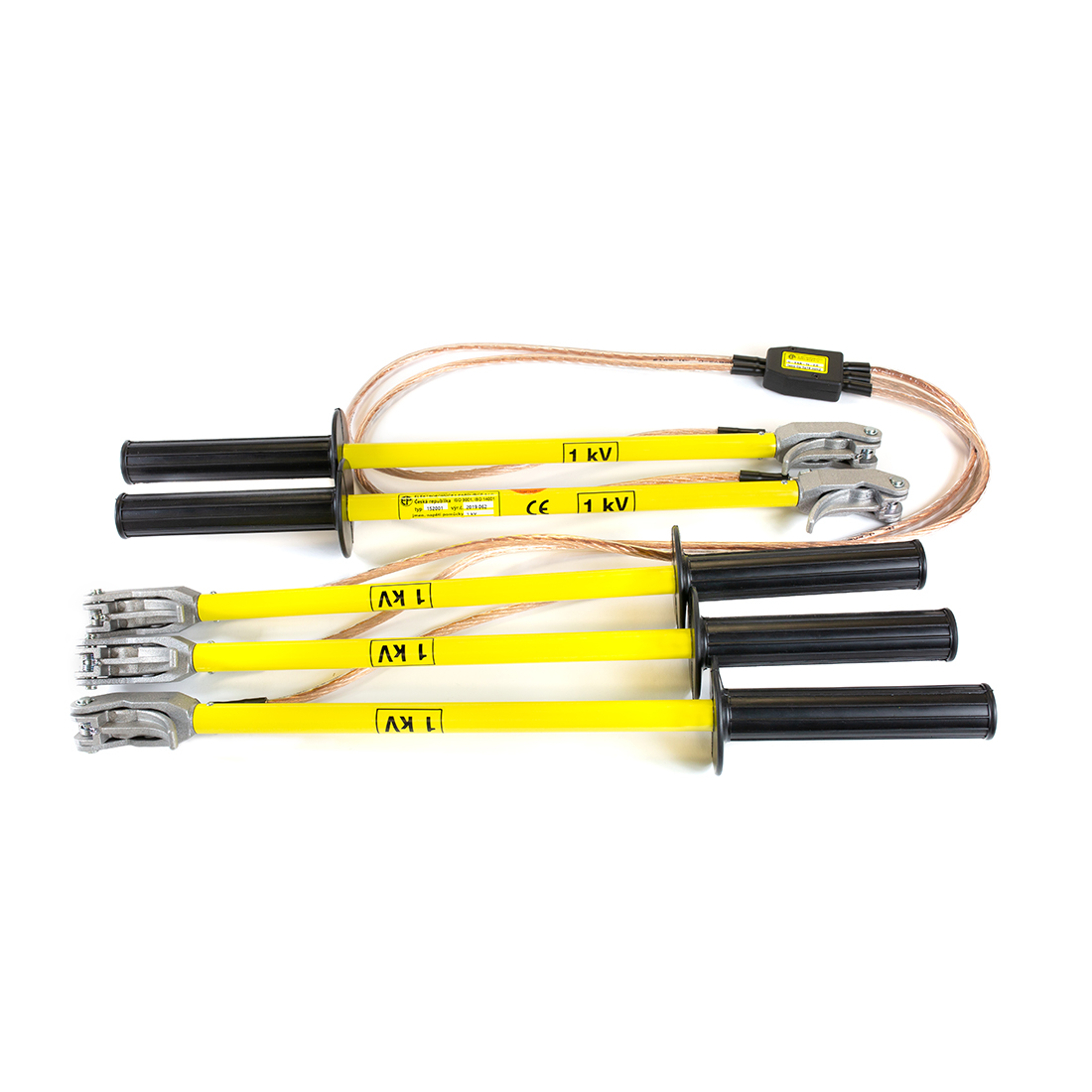

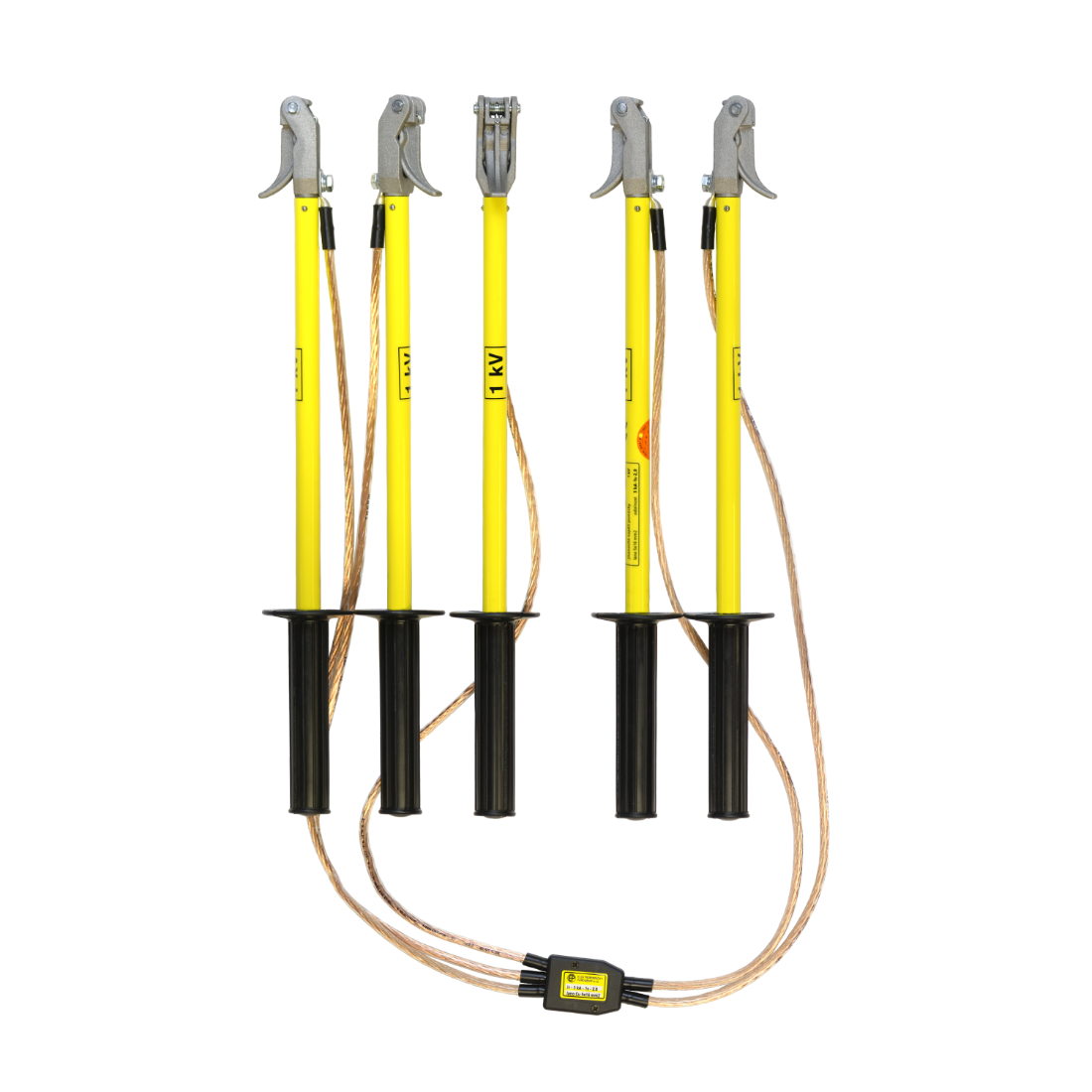

Zkratovací souprava je určena pro zkratování a uzemnění obvodu, vrchního vedení sdruženého napětí do 1000 V o kmitočtu 50 Hz, obvykle třech fází u soustav s uzemněným uzlem. Je složena z pěti zkratovacích tyčí zakončených vodičovými svorkami, které jsou navzájem propojeny zkratovacími lany. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.

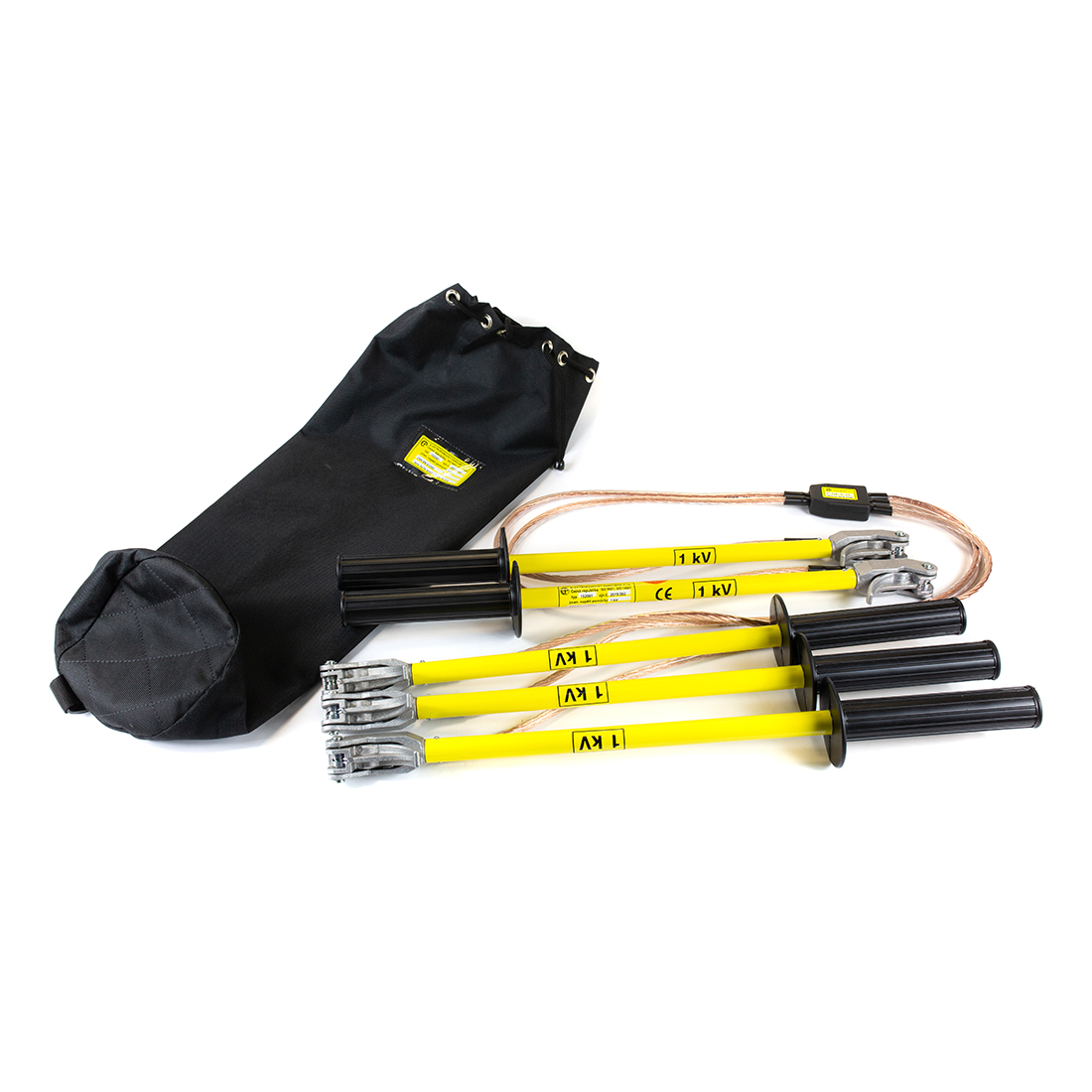

Zkratovací souprava je dodávaná včetně ochranného pouzdra.

Zkratovací souprava typ 152001

• zkratová odolnost: 3 kA/1s
• hmotnost soupravy: 4 kg

Připojení vodičových svorek

• kruhový vodič:   Ø 2-15 mm

Izolační tyč

• 5 ks
• jednodílné provedení
• celková délka: 0,585 m

Zkratovací lana

• 1 ks (svazek zkrat. lan)
• průřez  lan: 16 mm²
• délka lan: 5 x 0,8 m
