Univerzální zkratovací souprava 1 kV

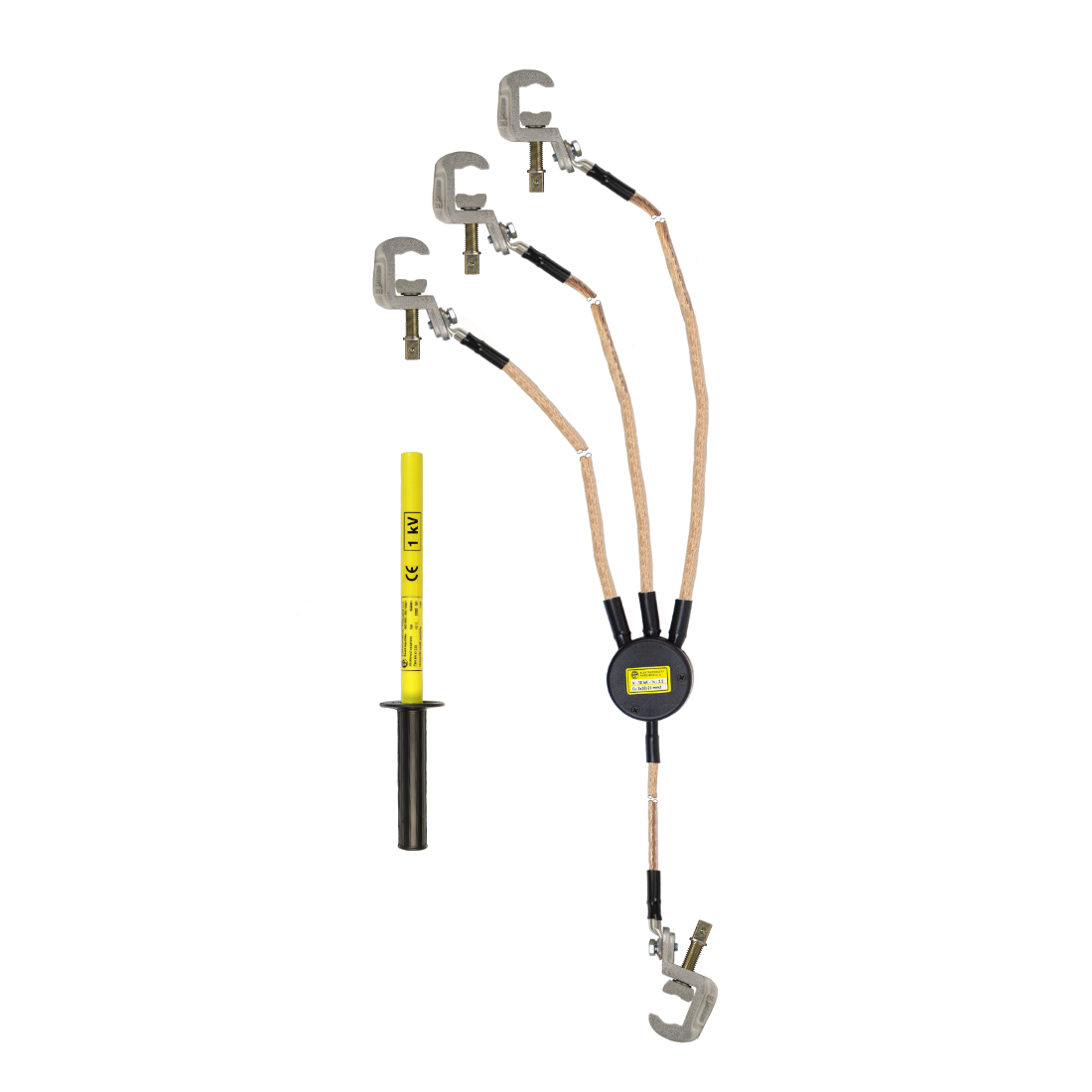

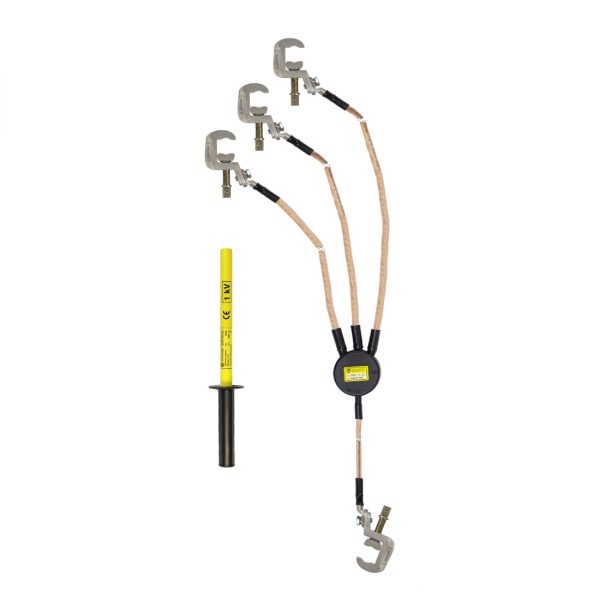

Zkratovací souprava je určena ke zkratování a uzemnění obvodů v rozvodnách a transformovnách se sdruženým napětím do 1000 V o kmitočtu 50 Hz. Je složena ze tří vodičových svorek, jedné zemnící svorky, zkratovacích lan a jedné izolační tyče, která umožňuje bezpečné nasazení a dotažení vodičových svorek. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.

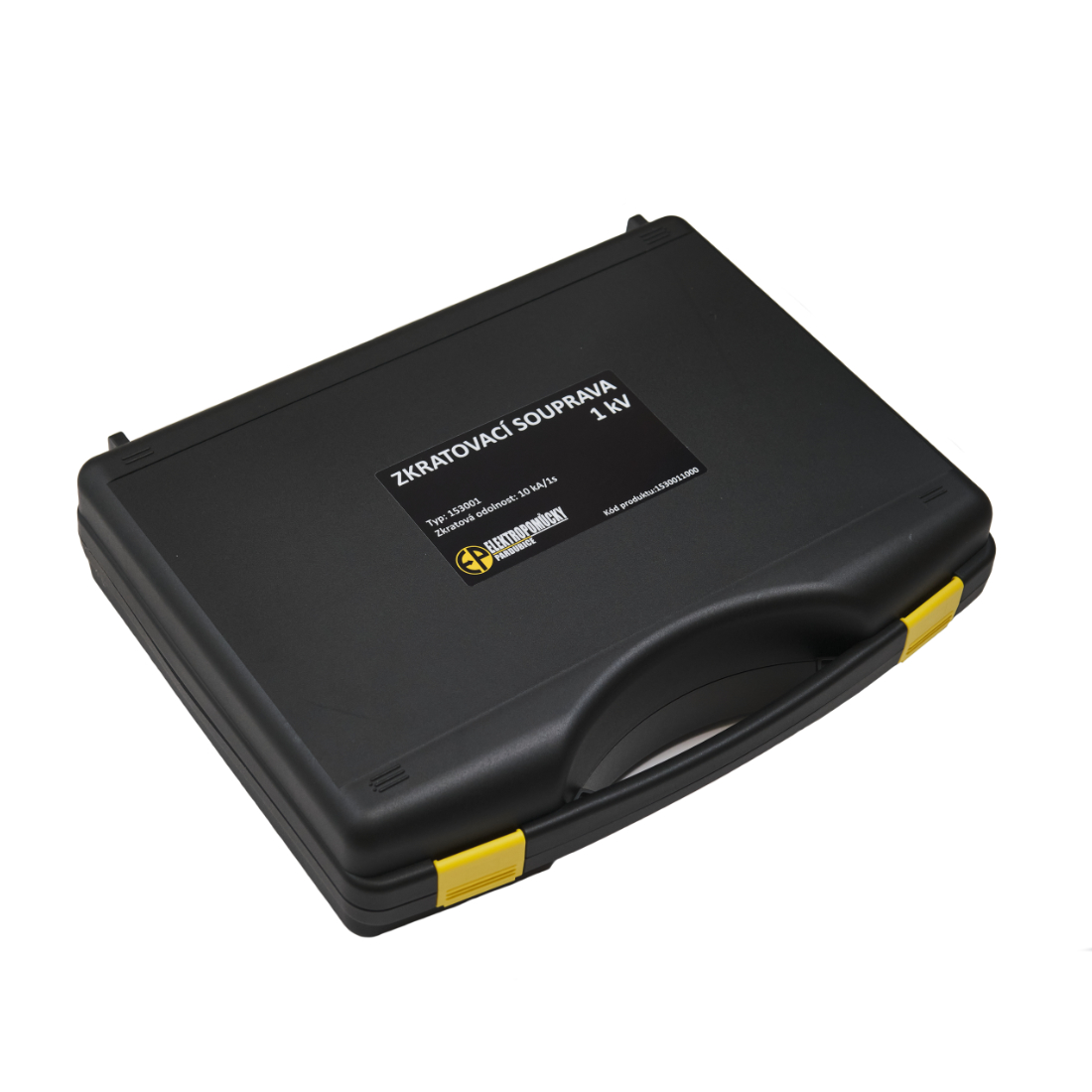

Zkratovací souprava je dodávaná včetně ochranného pouzdra.

Zkratovací souprava typ 153001

• zkratová odolnost: 6 kA/1s
• zkratová odolnost: 8 kA/1s
• zkratová odolnost: 10 kA/1s
• zkratová odolnost: 15 kA/1s
• hmotnost soupravy: 4 / 4,5 / 6,5 / 7 kg

Připojení vodičových svorek

• kulový bod:    Ø 20 mm
• plochý vodič do:    ≠ 20 mm
• kruhový vodič:    Ø 5 – 20 mm
• T bod:    Ø 15 mm

Připojení zemnící svorky

• kulový bod:    Ø 20 mm
• plochý vodič do:    ≠ 20 mm
• kruhový vodič:    Ø 5 – 20 mm
• T bod:    Ø 15 mm

Izolační tyč

• 1 ks
• jednodílné provedení
• celková délka: 0,45 m

Zkratovací lana

• 1 ks (svazek zkrat. lan)
• průřez fáz. lan: 25/35/50/70 mm²
• průřez zem. lana: 25/35 mm²
• délka fázových lan: 0,8 m
• délka zemnícího lana: 1,5 m
