Zkratovací souprava 123 kV pro vrchní vedení

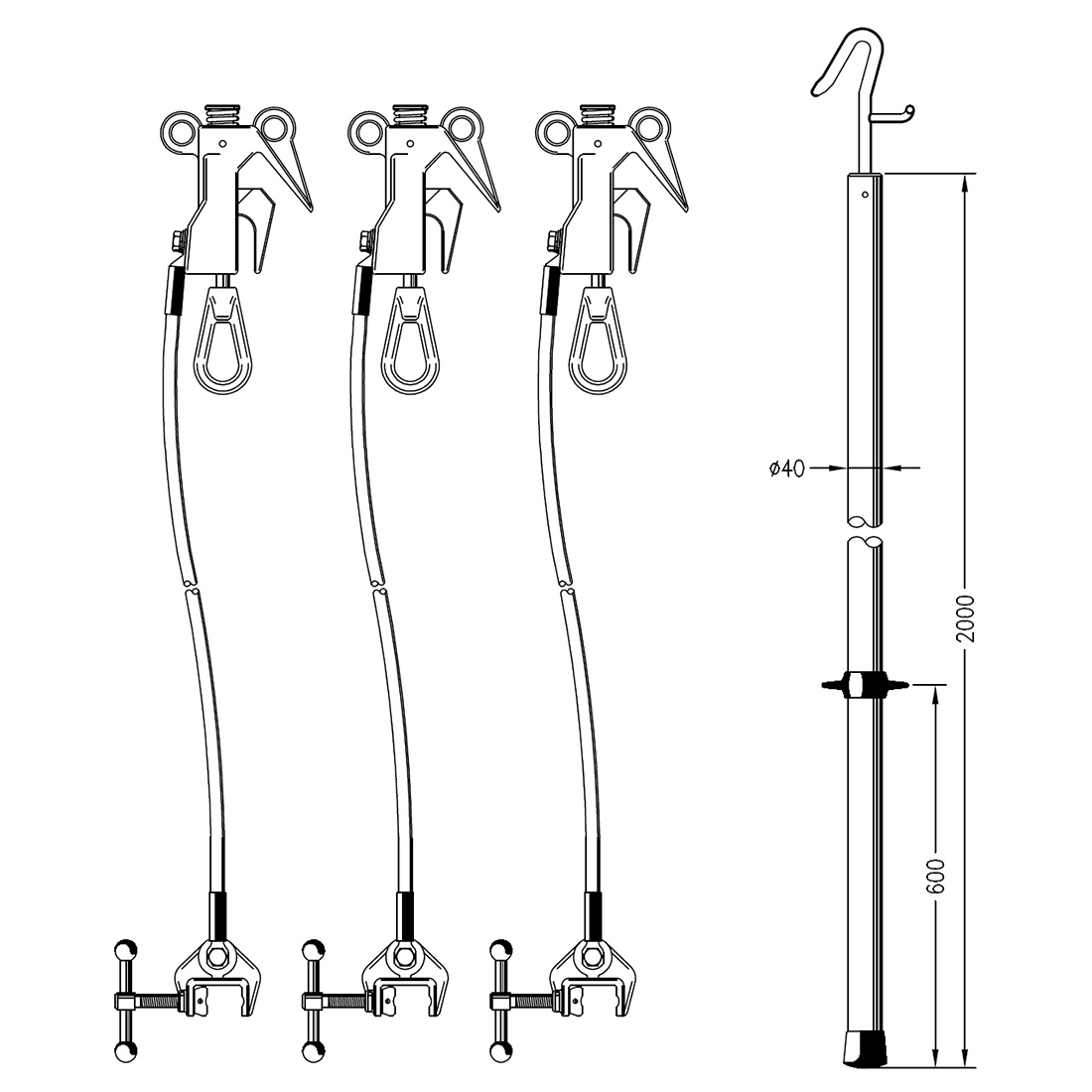

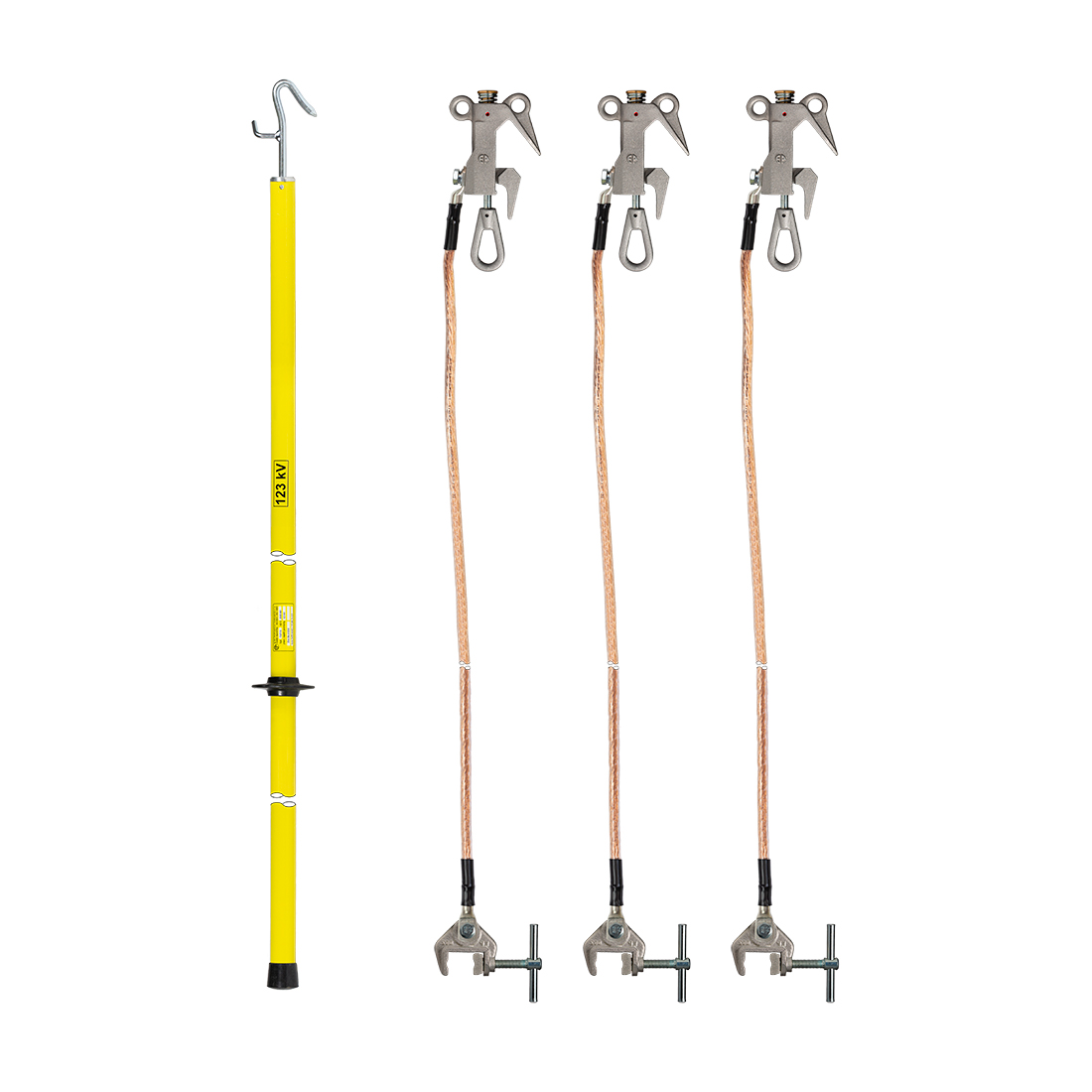

Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav VVN s odizolovaným nebo nepřímo uzemněným uzlem s napětím do 123 kV. Je složena ze tří kusů vodičových svorek, zemnících svorek, zkratovacích lan, tj. částí určených pro připojení na zařízení, které chceme zkratovat a z jedné izolační tyče umožňující bezpečné nasazení a dotažení vodičových svorek. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.

Zkratovací souprava typ 152110

• zkratová odolnost: 10 kA/1s (13,9 kA/0,5s)
• zkratová odolnost: 15 kA/1s (19,5 kA/0,5s)
• zkratová odolnost: 19 kA/1s (26,5 kA/0,5s)
• hmotnost soupravy: 13,5 / 16,5 / 19 kg

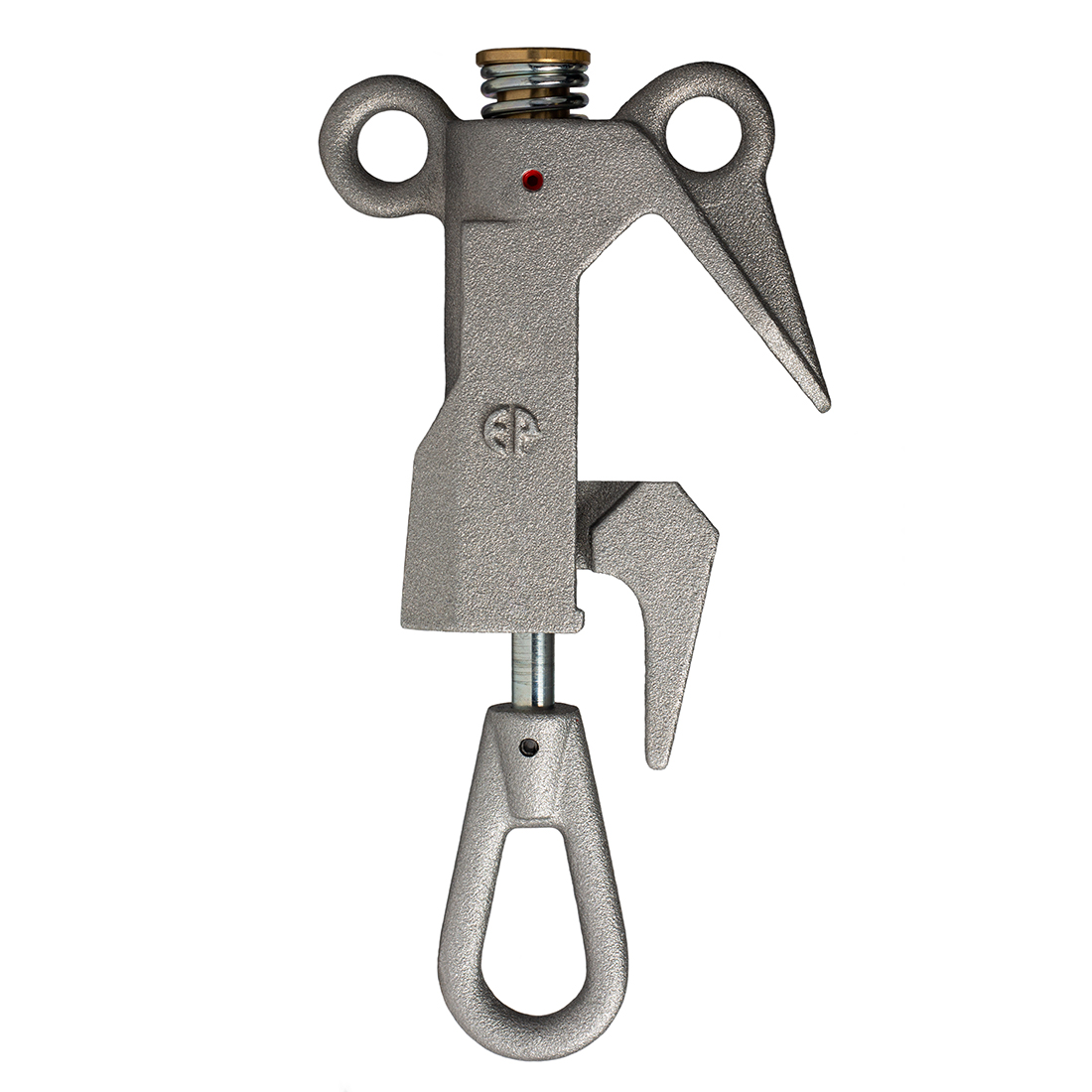

Připojení vodičových svorek

• kruhový vodič:   Ø 5 – 45 mm

Připojení zemnících svorek

• kruhový vodič:   Ø 5 – 30 mm
• plochý vodič do:    ≠ 30 mm

Izolační tyč

• 1 ks
• jednodílné provedení
• celková délka: 2 m

Zkratovací lana

• 3 ks
• průřez: 50 / 70 / 95 mm²
• délka: 4 m
