Zkratovací souprava je určena pro použití na trakčním vedení stejnosměrné i střídavé napěťové soustavy do 27,5 kV. Vyrobeno dle ON 359708. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.
Zkratovací souprava typ 152025
zkratová odolnost: 10 kA/1s
proudová zatížitelnost: 800 A/10 min
hmotnost soupravy: 14 kg
Připojení samosvorné vodičové svorky
trolejový vodič: 80 – 150 mm²

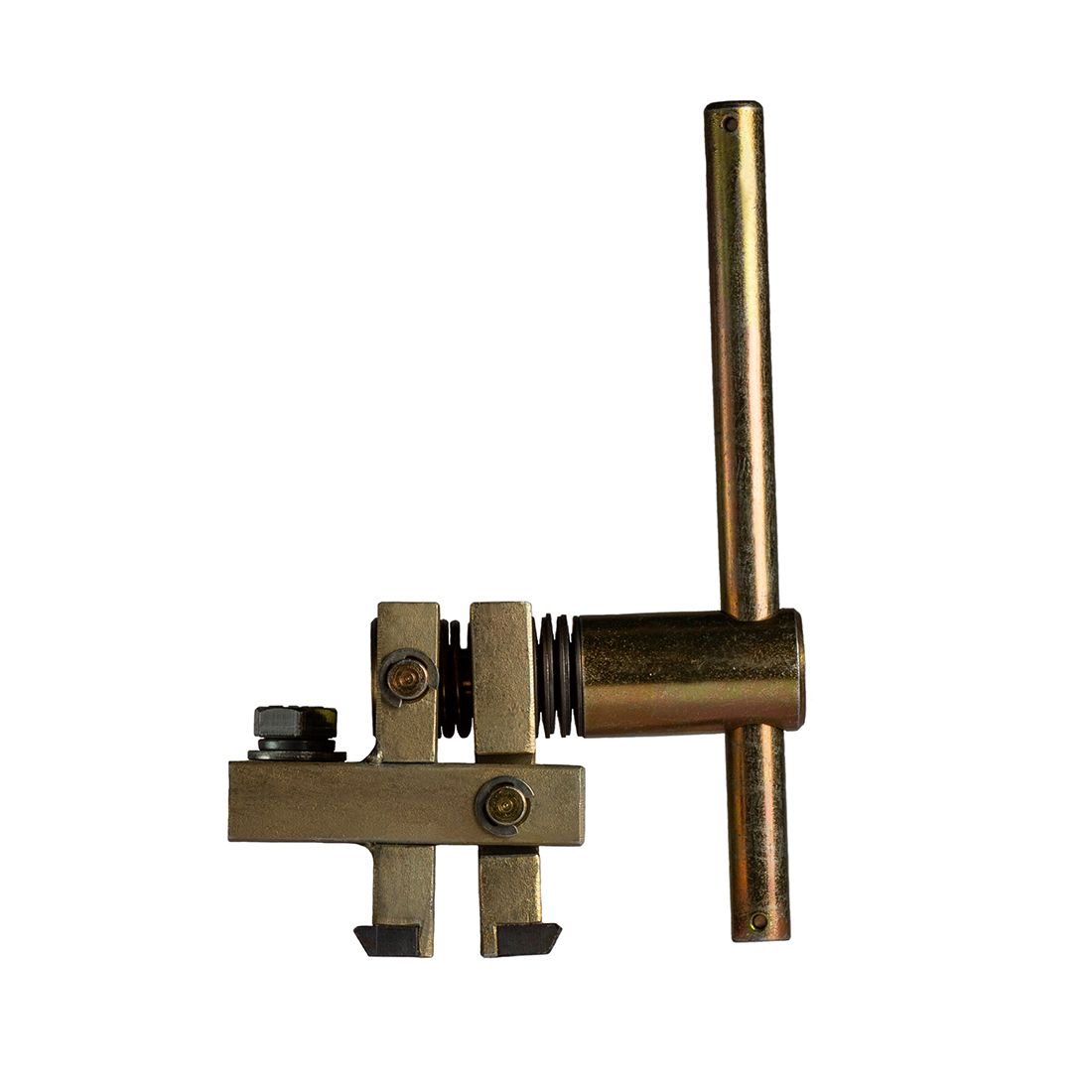

Zemnící kolejnicová svorka typ I

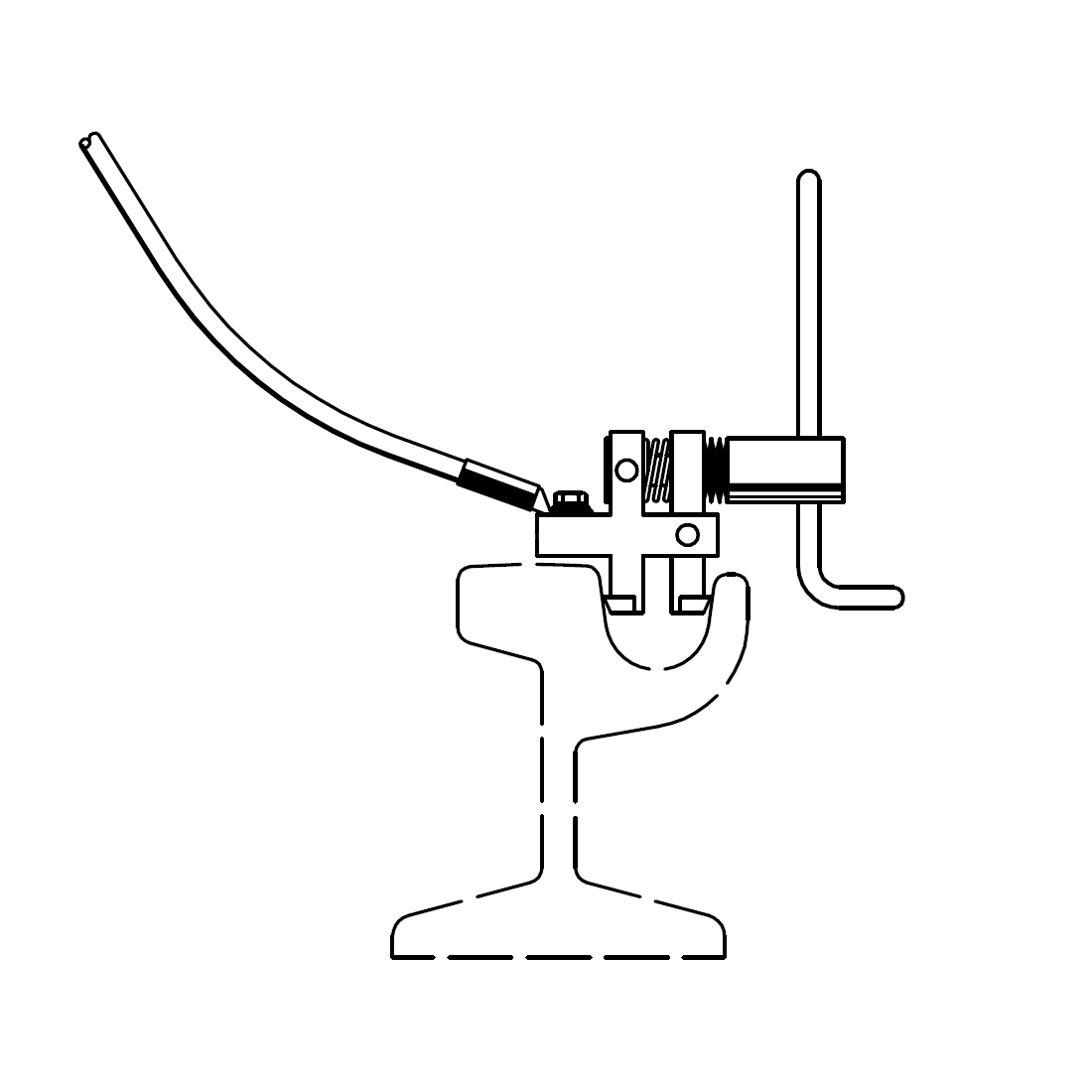

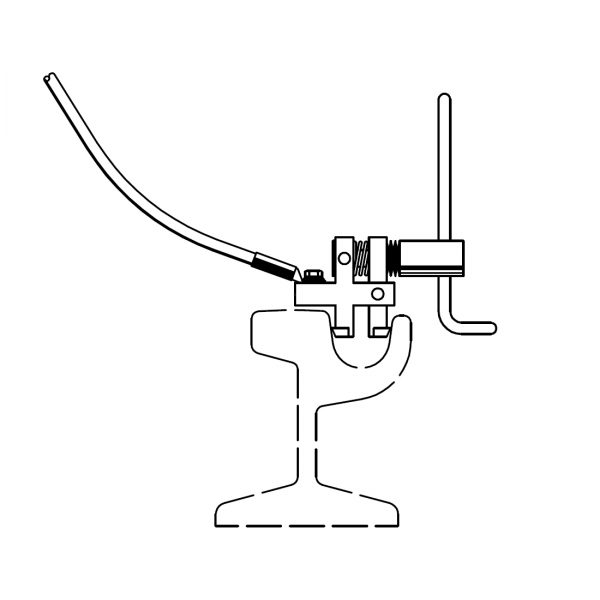

připojení na patu kolejnice
pro kolejnice typu: S49 a R65
Zemnící kolejnicová svorka typ II
podvlečná
pro kolejnice typu: S49 a R65
Zemnící kolejnicová svorka typ III
pro tramvajové kolejnice

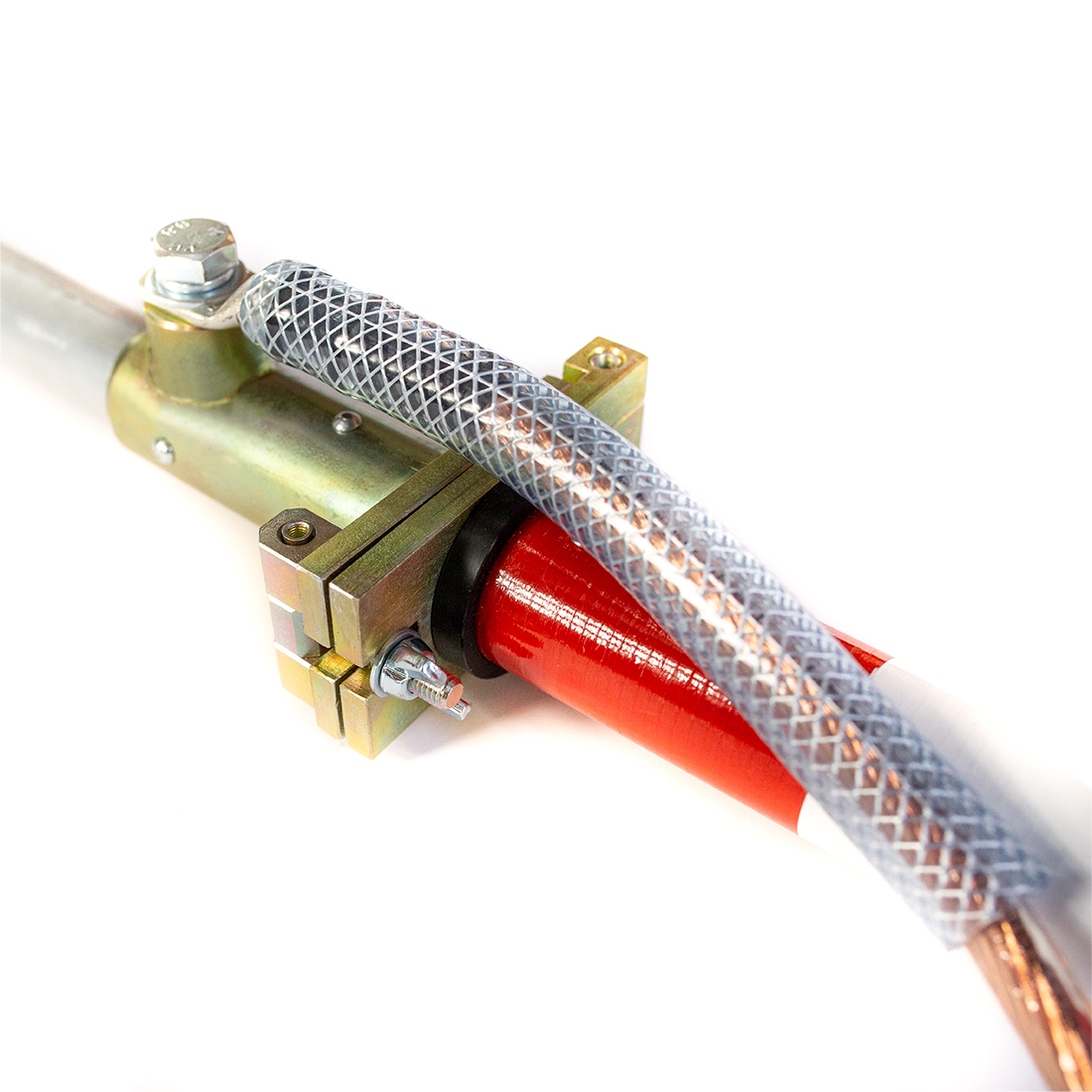

Zkratovací lano
1 ks
průřez: 50 mm²
délka lana: 14 m

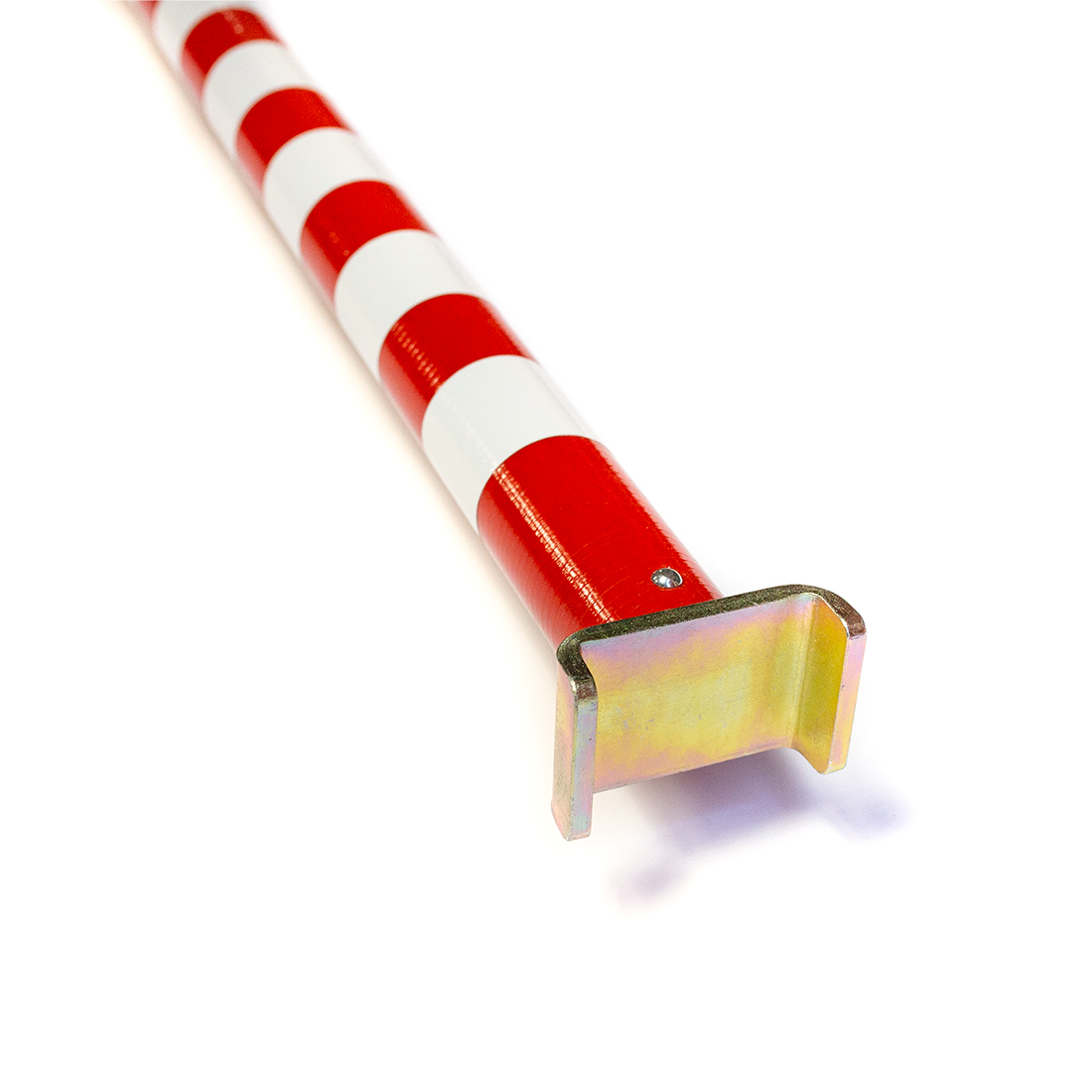

Izolační tyč
1 ks

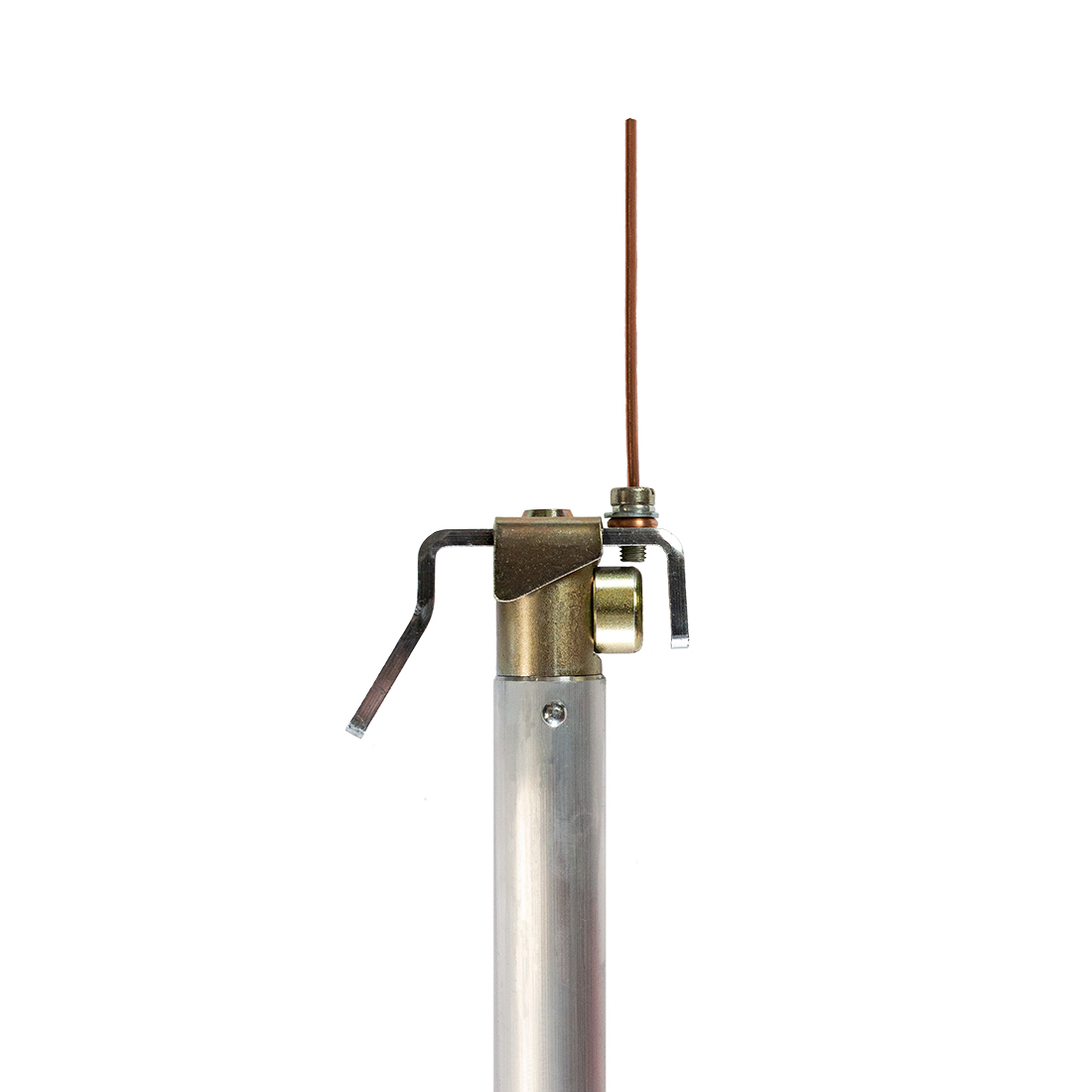

prodloužené vodivé spojení
kloubový spoj s křídlovou maticí umožňující vychýlení izol. tyče k zajištění průjezdnosti tratě

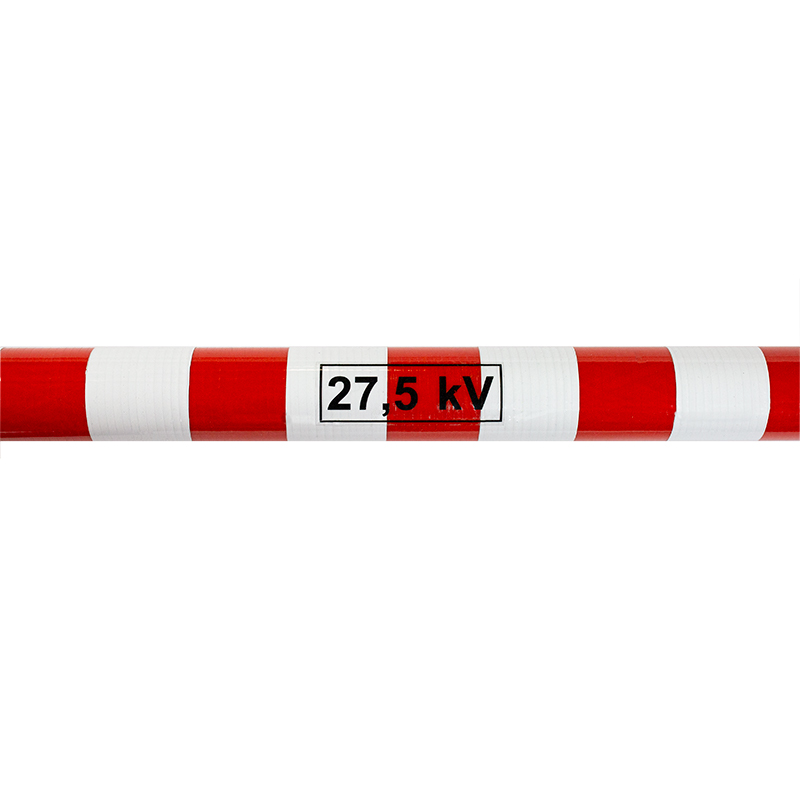

celková délka (složený stav): 4,85 m
délka v rozloženém stavu: 2,43 m

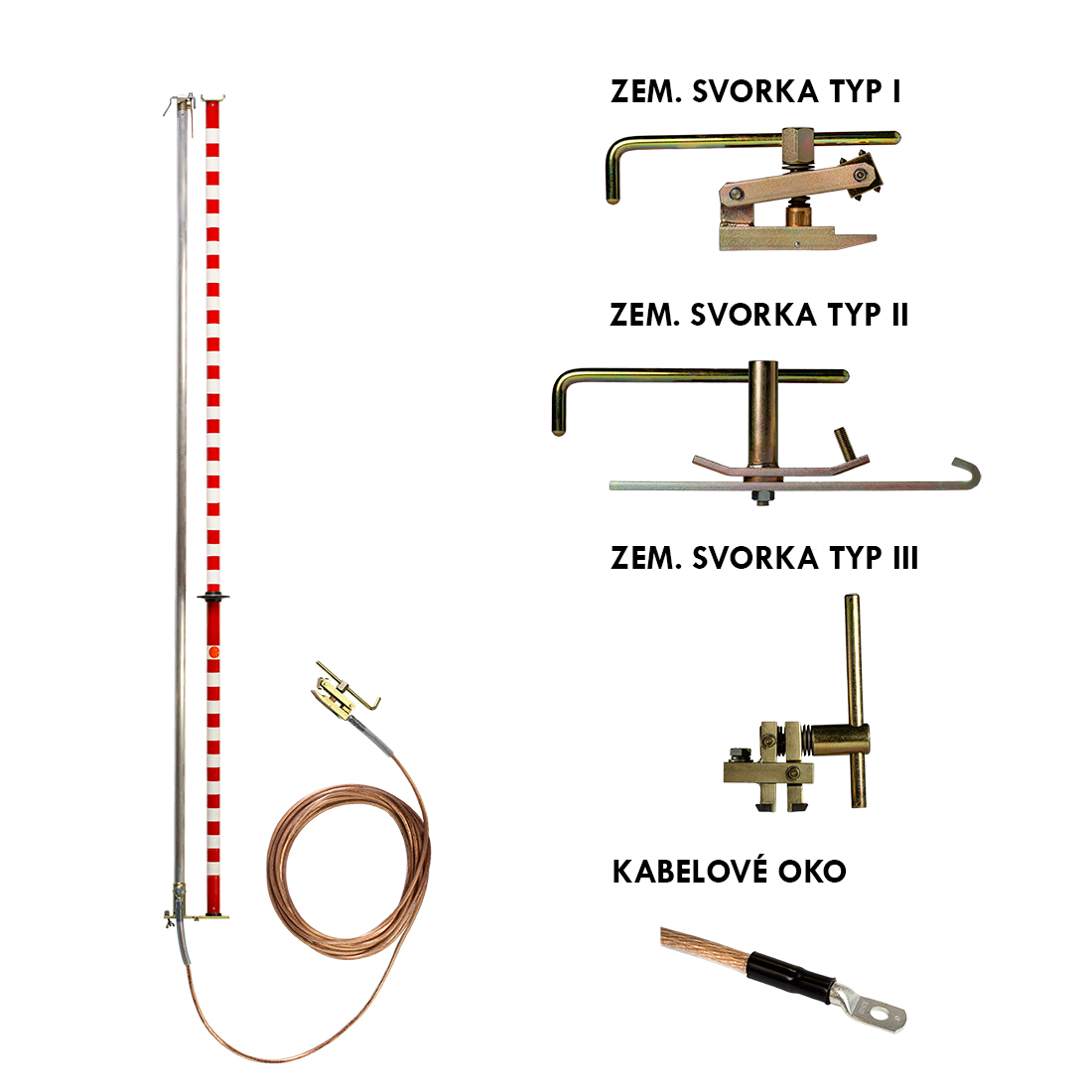

Provedení
kolejnicová svorka typ I kolejnicová svorka typ II kolejnicová svorka typ III bez kolej. svorky
